Opis produktu

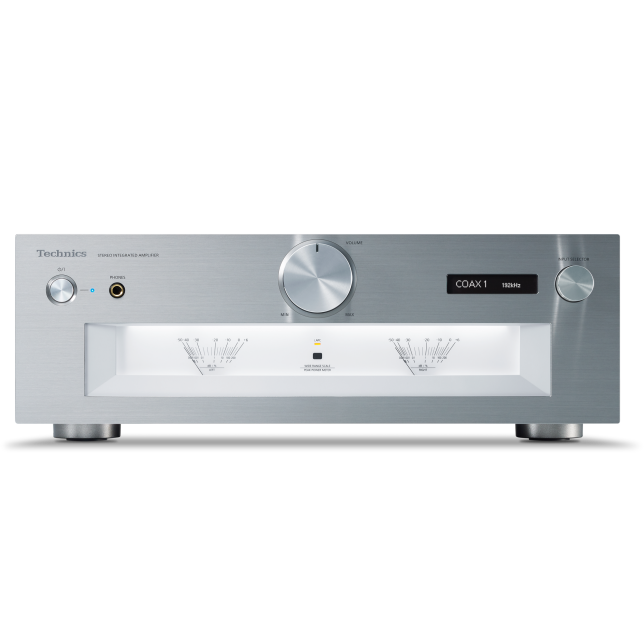

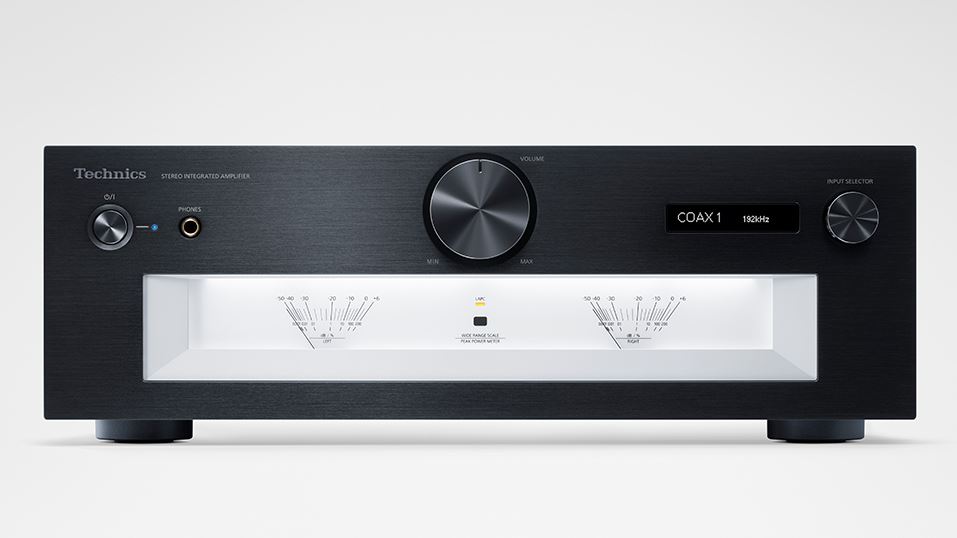

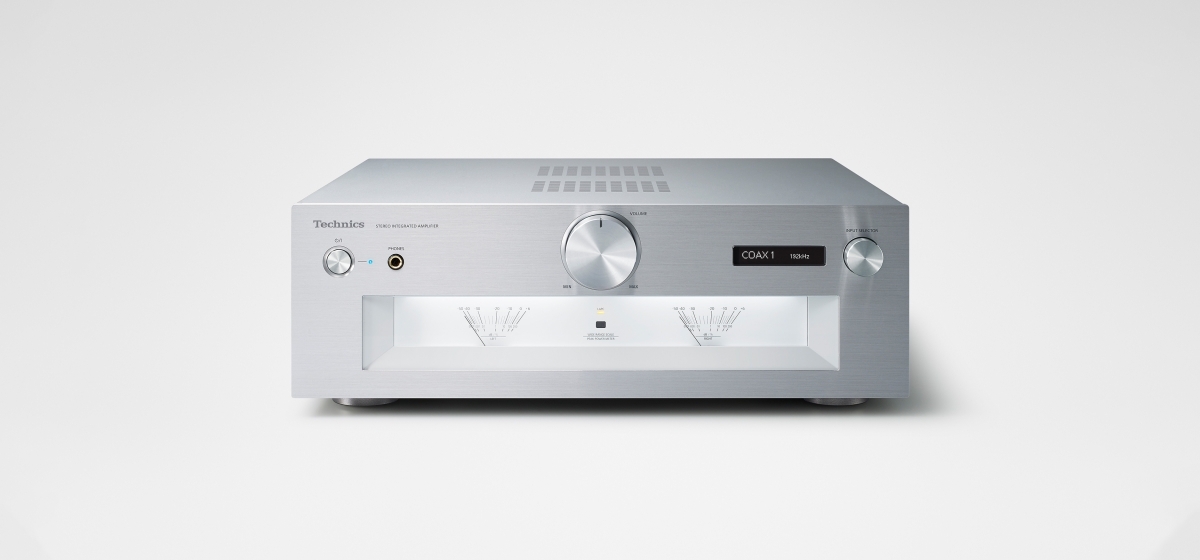

Technics SU-G700M2 zintegrowany wzmacniacz stereo klasy Grand

W pełni cyfrowy wzmacniacz zintegrowany stereo Technics SU-G700M2, zdolny do odtwarzania wyjątkowo czystego i dynamicznego dźwięku, odziedziczył technologie takie jak silnik JENO (eliminacja jittera i optymalizacja kształtowania szumu) w celu uzyskania najwyższej precyzji sygnału bez zakłóceń drgania i zniekształcenia oraz LAPC (kalibracja fazy adaptacyjnej obciążenia) w celu optymalnego dopasowania do każdego głośnika.

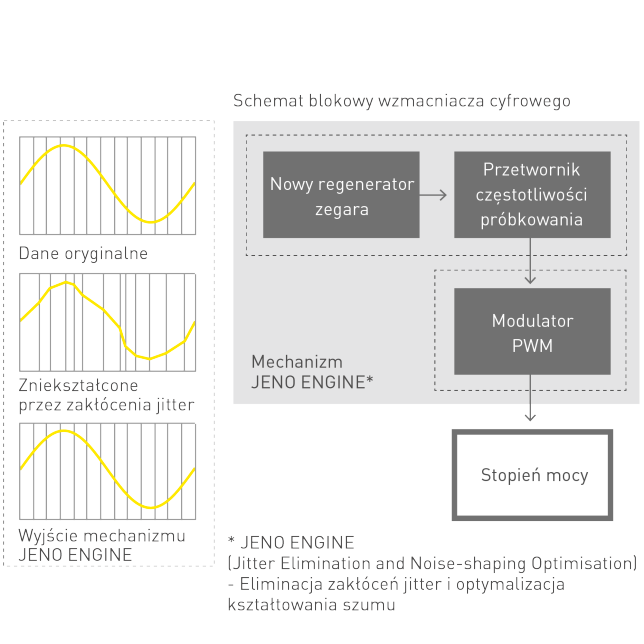

Mechanizm JENO (eliminacja zniekształceń typu jitter i optymalizacja kształtowania charakterystyki szumów)
W celu zapewnienia bezstratnego, wiernego przekazu dużej ilości danych audio zawartej w sygnale płynącym do kolumn głośnikowych, w sekcji wzmacniacza mocy SU-G700M2 zastosowano w pełni cyfrowy układ wzmacniający, w tym mechanizm JENO realizujący koncepcje projektowe referencyjnych systemów marki Technics. W celu rozwiązania problemu związanego z degradacją jakości dźwięku powodowaną przez zniekształcenia typu jitter, co często stanowi problem w konwencjonalnych wzmacniaczach cyfrowych, model SU-G700 wyposażono w oryginalne obwody do redukcji tego typu zniekształceń, eliminujące je w całym słyszalnym paśmie akustycznym.

Zastosowano również unikatowy układ przetwarzania sygnałów PWM o dużej precyzji, niezbędny do osiągnięcia wysokiej jakości dźwięku. Dzięki optymalizacji parametrów, takich jak szybkość kształtowania charakterystyki szumowej, stopień i liczba kwantowania, opartych na naszej unikatowej fachowej wiedzy, dane zawarte w źródłach o wysokiej rozdzielczości są bezstratnie konwertowane na sygnały PWM – nawet w szerokim zakresie dynamiki. Technologie te zapewniają niezwykle naturalną i szczegółową reprodukcję dźwięku, co pozwala słuchaczowi odczuwać nawet delikatne niuanse muzyczne.

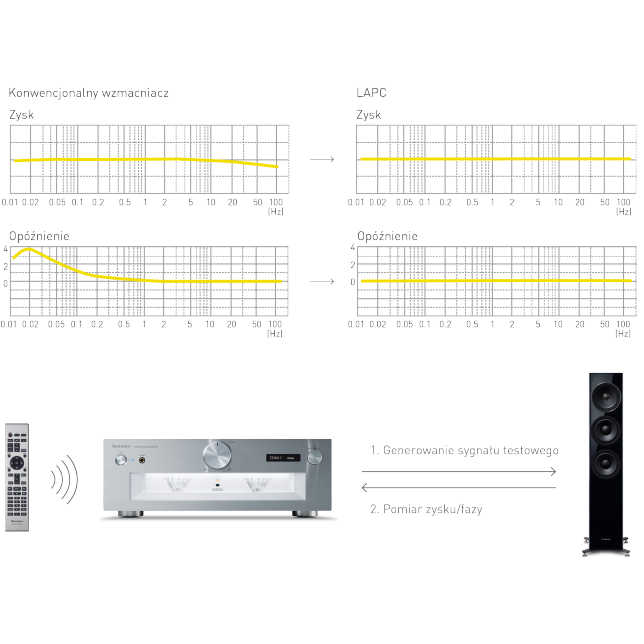

LAPC (kalibracja fazy z dostosowaniem do obciążenia)
Impedancja kolumn głośnikowych zmienia się przy poszczególnych częstotliwościach, dlatego wzmacniacz powinien napędzać głośniki w sposób niezależny od ich charakterystyki. Niemniej jednak konwencjonalne wzmacniacze cyfrowe są podłączone do kolumn za pośrednictwem filtra dolnoprzepustowego w stopniu wyjściowym, co powoduje, że wpływ charakterystyki impedancji kolumn na te wzmacniacze jest jeszcze większy. Ponadto podczas gdy charakterystykę amplitudową konwencjonalnych wzmacniaczy można było poprawić ze względu na ujemne sprzężenie zwrotne, nie udawało się poprawić charakterystyki fazowej. Dlatego właśnie opracowano algorytm optymalizacyjny, dzięki któremu uzyskuje się idealną odpowiedź impulsową za pomocą cyfrowego przetwarzania sygnału poprzez pomiar charakterystyki fazy — amplitudy częstotliwości wzmacniacza dla podłączonych głośników. Ta nowa technika umożliwia spłaszczenie charakterystyki częstotliwościowej amplitudy i fazy, co wcześniej nie było możliwe, jak również zapewnia wysoką jakość dźwięku o bogatym wyrazie przestrzennym.

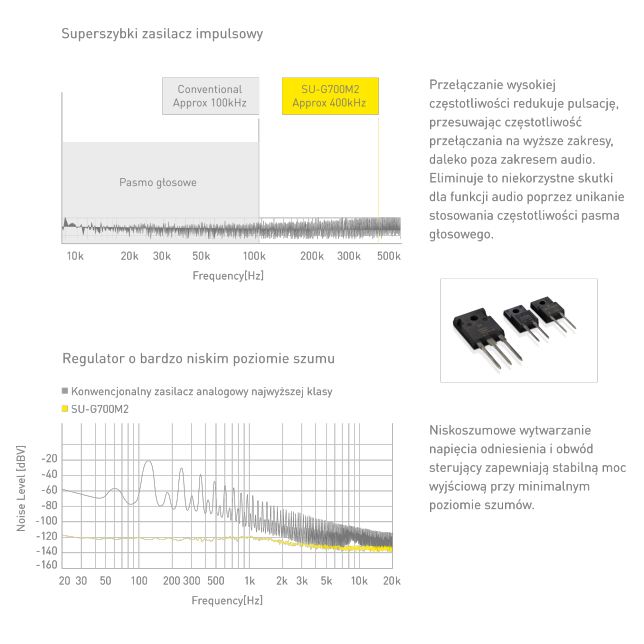

Zaawansowany, szybki i cichy zasilacz
Technologia zasilania wdrożona w modelu SU-R1000 klasy referencyjnej zapewnia wyższą moc głośnika oraz poczucie większej energii. Częstotliwość pracy impulsowej została podwyższona z konwencjonalnego pasma 100 kHz do pasma 400 kHz w celu dostarczania stabilnego napięcia i zasilania oraz ograniczenia negatywnego wpływu modulacji na jakość dźwięku. Urządzenie jest wyposażone w te same przetworniki GaN FET i SiC SBD, co zamontowane w modelu SU-R1000, aby zapewnić maksymalną wydajność szybkiego systemu zasilania impulsowego.

Dodatkowo na późniejszym etapie mamy regulator o bardzo niskim poziomie emisji hałasu. Zapobiega on zmniejszeniu regulacji z powodu stałej częstotliwości pracy impulsowej oraz minimalizuje wplatanie składnika hałasu w wysokie częstotliwości. Wynikiem jest niski hałas i bardzo czuły zasilacz, który maksymalizuje wydajność wzmacniacza cyfrowego.

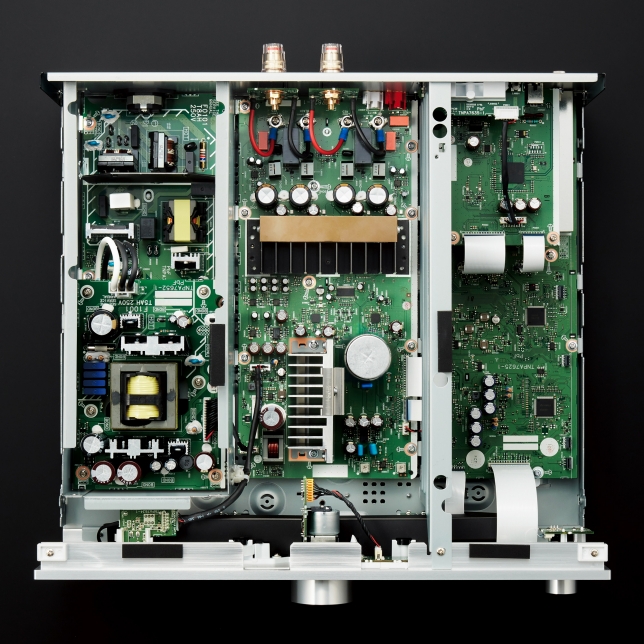

Konstrukcja trójdzielna
We wzmacniaczach zintegrowanych pracuje cały szereg obwodów, na przykład obsługujących mikrosygnały pochodzące z podłączonych źródeł lub też pracujących z prądami o dużym natężeniu, takich jak obwody stopnia wyjściowego i obwody zasilacza. W modelu SU-G700M2 zastosowano konstrukcję trójdzielną, a pomiędzy blokami obwodów zainstalowano ścianki działowe dostosowane do obsługiwanego poziomu sygnału To eliminuje interferencje pomiędzy blokami obwodów i pozwala uzyskać wyrazisty dźwięk. Poza konstrukcją trójdzielną model SU-G700M2 ma dolną obudowę o konstrukcji dwuwarstwowej z płytami stalowymi o grubości 1,2 mm i 2 mm, górny panel wykonany z płyty stalowej o grubości 1,6 mm oraz aluminiowy panel przedni o grubości 7 mm w celu lepszego tłumienia drgań.

Wejście PHONO o niskim poziomie szumu
Teraz jest obsługiwane wejście PHONO MC. Wejście PHONO osiąga niski poziom szumu przy użyciu różnicowej konfiguracji połączenia równoległego na pierwszym stopniu (low-noise FET). Ponadto 4-poziomowa regulacja zysku umożliwia wybór najlepszego zysku odpowiednio do mocy wkładu. Umożliwia to optymalne odtwarzanie wysokojakościowych analogowych źródeł dźwięku dostosowanych do środowiska użytkownika.

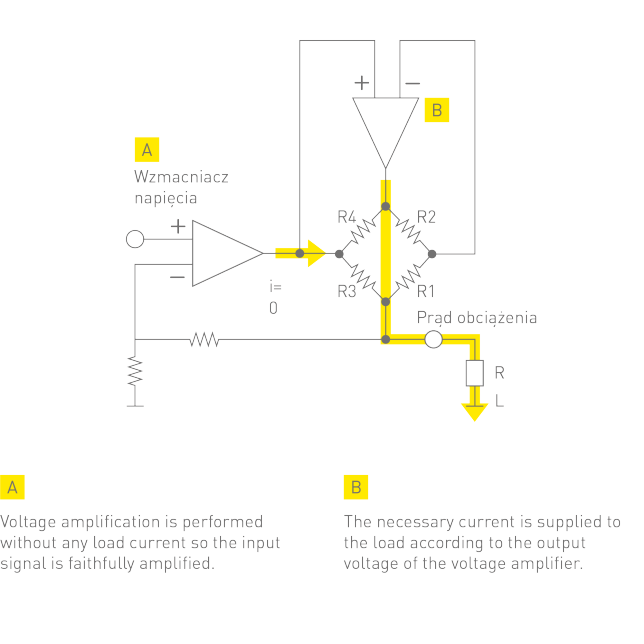

Wzmacniacz słuchawkowy klasy AA
Model SU-G700M2 wykorzystuje wzmacniacz słuchawkowy klasy AA z izolowanymi obwodami wzmacniacza wykorzystywanymi do wzmacniania napięcia i wzmacniania prądu sygnału dźwiękowego. Napięcie jest wzmacniane przez wysokiej klasy wzmacniacz operacyjny, prąd jest wzmacniany przez wzmacniacz operacyjny z możliwością dostawy wysokiego prądu, a wysokiej jakości sygnał wyjściowy PWM z mechanizmu JENO jest konwertowany na analogowy z dużą precyzją, umożliwiając poprzez to idealne napędzenie słuchawek. Umożliwia to odtwarzanie muzyki przy niskim poziomie zniekształceń i szerokim paśmie częstotliwości bez względu na impedancję obciążenia słuchawek.

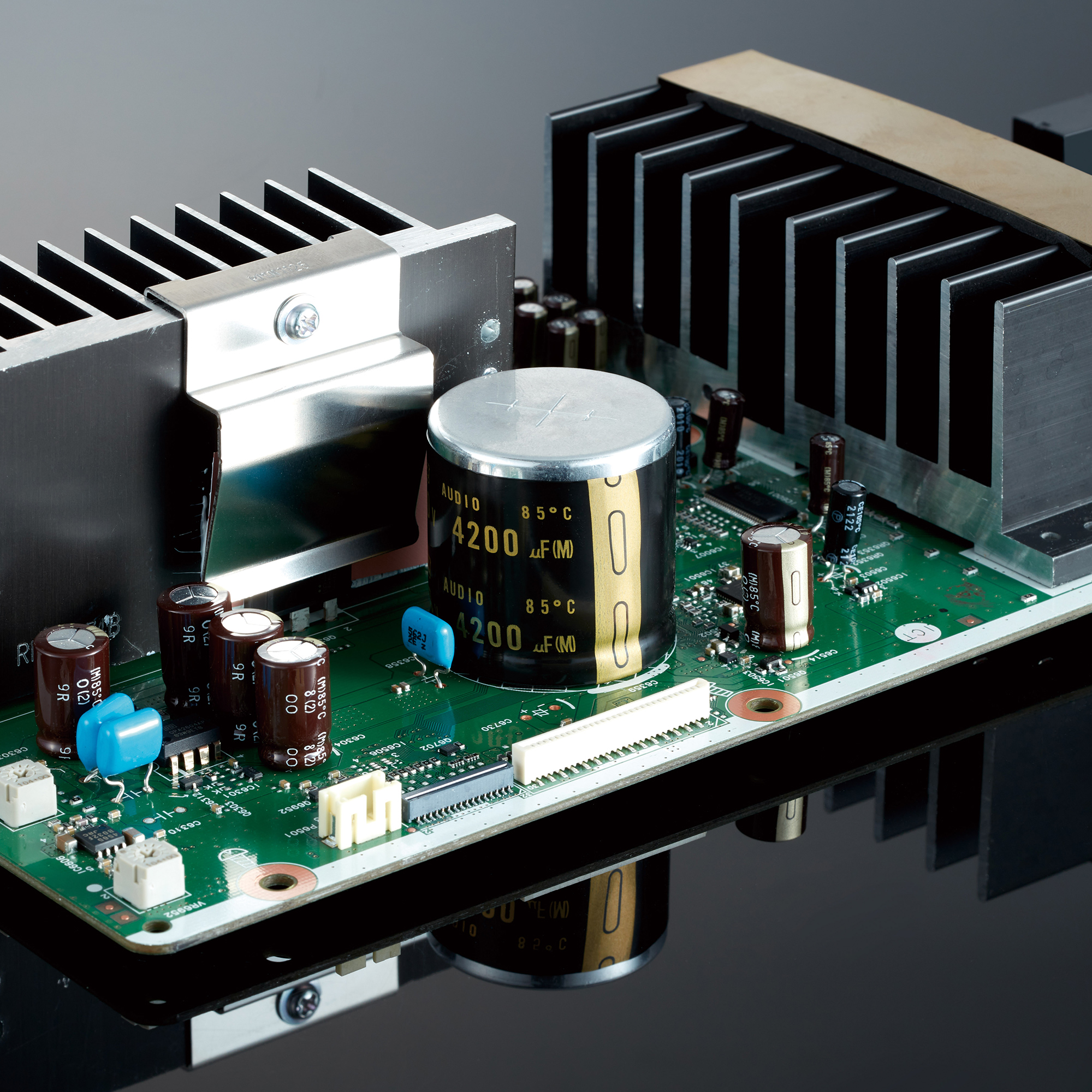

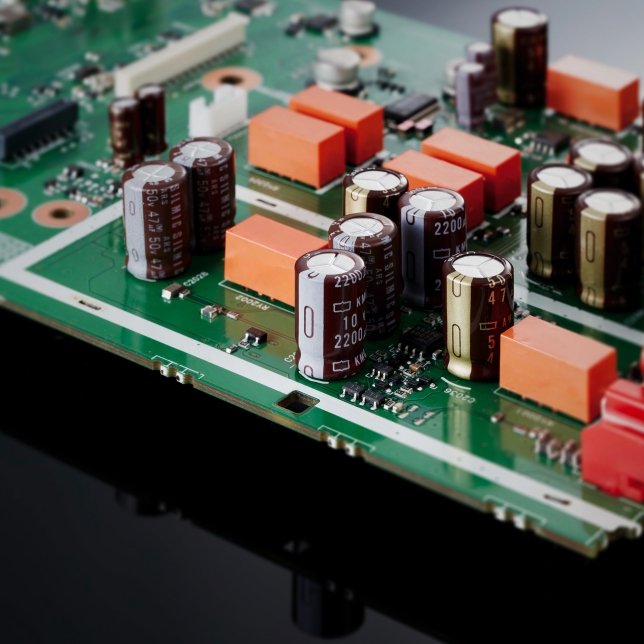

Zasilacz wzmacniacza jest wyposażony w ekskluzywny, elektrolityczny kondensator blokowy firmy Technics zoptymalizowany poprzez skrupulatne dostrajanie, który był zainstalowany w modelu Technics SU-R1000.

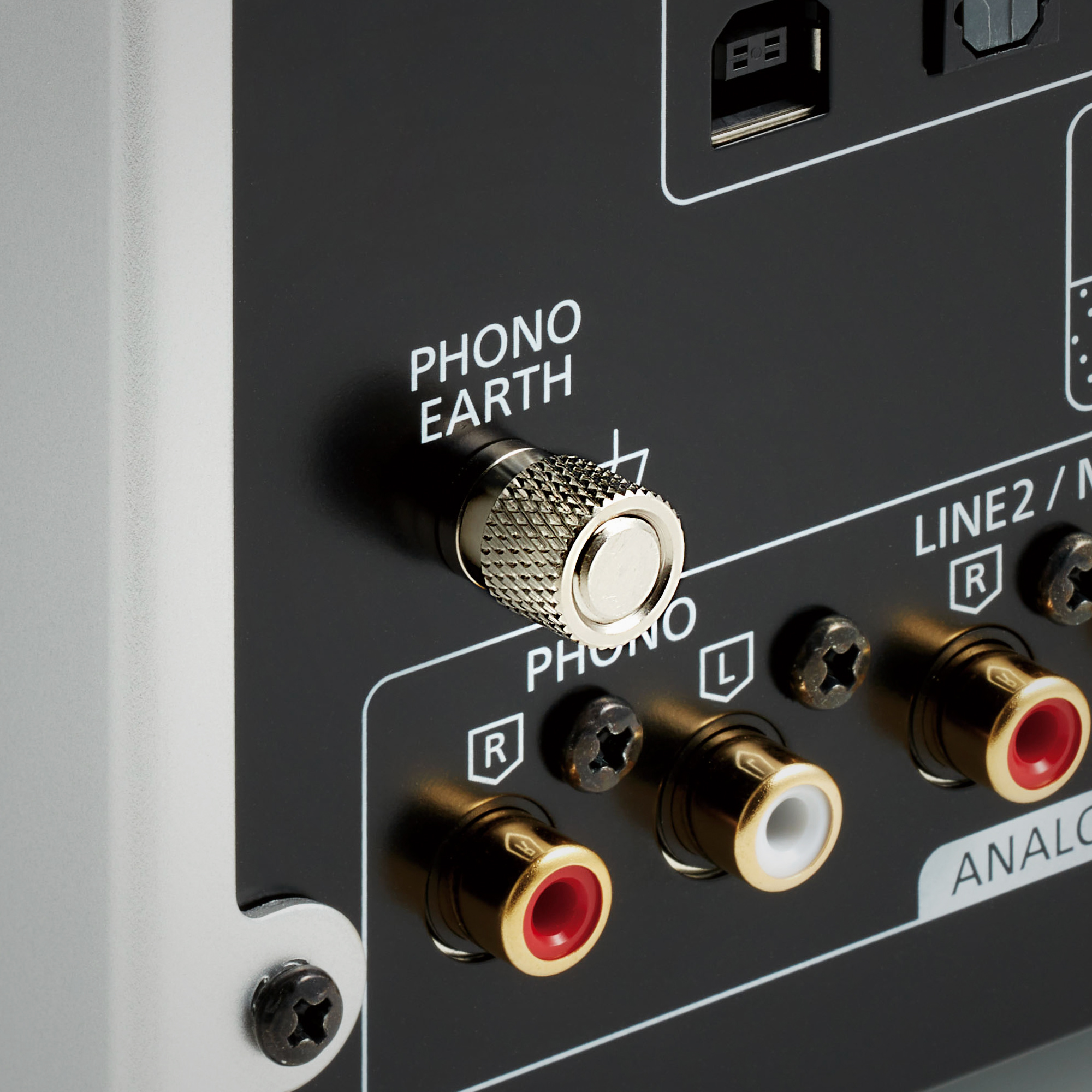

Duży terminal uziemiający mieści gruby przewód uziemienia o dużej średnicy.

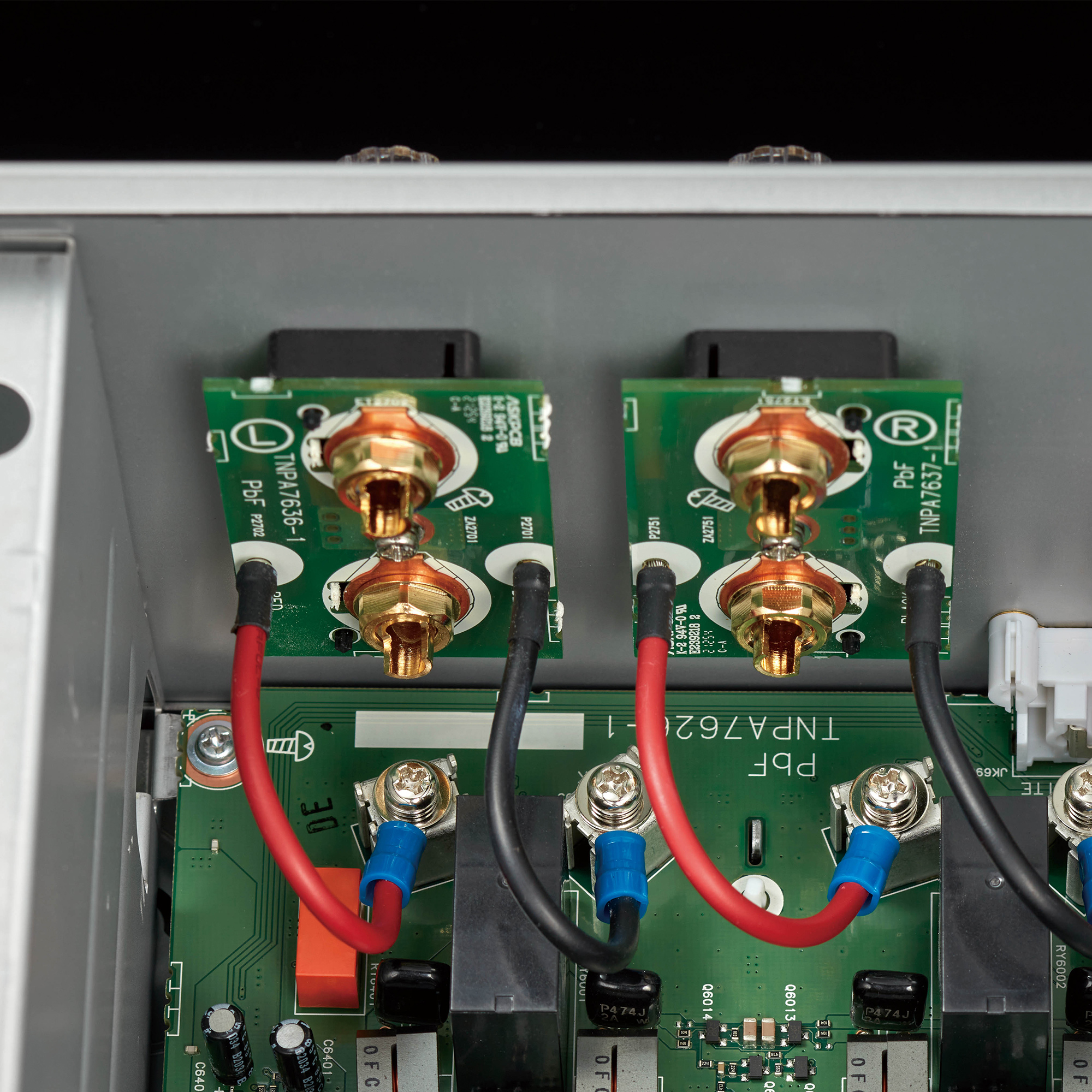

Śruby zastosowane do mocowania kabli przesyłających sygnały audio do terminali głośników są wykonane z niemagnetycznego mosiądzu.

Najważniejsze cechy:

• Mechanizm JENO (eliminacja zniekształceń typu jitter i optymalizacja kształtowania hałasu)
• LAPC (Load Adaptive Phase Calibration — funkcja adaptacyjnej kalibracji fazy)
• Zaawansowany, szybki i cichy zasilacz
• Konstrukcja trójdzielna
• Wejście PHONO o niskim poziomie szumu
• Wzmacniacz słuchawkowy klasy AA
• PCM (32, 44,1, 48, 88,2, 96, 176,4, 192, 352,8, 384 kHz/16, 24, 32 b)
• DSD (2,8 MHz, 5,6 MHz, 11,2 MHz)
• Tryb sterowania DSD: Tryb natywny ASIO, tryb DoP

Akcesoria: Kabel zasilający, pilot zdalnego sterowania, baterie do pilota zdalnego sterowania, instrukcja obsługi

Funkcjonalność

Wzmacniacze zintegrowane stereo

Wzmacniacze zintegrowane stereo - (ang. amplifier) służy do wzmacniania sygnałów analogowych lub cyfrowych o niewielkiej mocy, pochodzących ze źródeł dźwiękowych (odtwarzaczy, mikrofonów, elektronicznych instrumentów muzycznych) za pomocą elementów aktywnych - tranzystorów.

Wzmacniacz zintegrowany stereo łączy w sobie przedwzmacniacz stereo i końcówkę mocy stereo. Zazwyczaj posiada kilka wejść analogowych, dedykowanych do przyjęcia sygnału analogowego o napięciu 200mV. Następnie sygnał trafia do przedwzmacniacza, gdzie jest wzmacniany i uśredniany, aby mógł być podany do końcówki mocy, która wysteruje nim kolumny. Rola przedwzmacniacza jest także regulować natężenie sygnału, jaki trafia do końcówek mocy, co reguluje natężenie dźwięku w systemie stereo.

Wzmacniacze stereo mogą byc wyposażone w szereg dodatkowych funkcji:

• regulację barwy (niezależne natężenie głośności wysokich, średnich i niskich tonów)
• dodatkowe wyjścia głosnikowe (do podłączenia dodatkowego zestawu kolumn w innym pomieszczeniu)
• przedwzmacniacz gramofonowy analogowy - do podłączenia gramofonu analogowego
• przetwornik cyfrowo-analogowy - do podłączenia sygnału cyfrowego audio zazwyczaj w formie S/PDIF poprzez gniazdo optyczne (Toslink) lub koaksjalne (RCA) ewentualnie wejście USB do podłączenia komputera, który instaluje w systemie wzmacniacz jako kartę dźwiękową
• wzmacniacz słuchawkowy - oparty o wyjście 3,5mm mały jack lub 6,3mm duży jack

Wzmacniacze zintegrowane występują w kilku klasach:

Klasa A - najbardziej prądożerna, oferuje w teorii najlepszą jakość dźwięku

Klasa AB - najpopularniejsza, łączy w sobie rozsądną wydajność prądową z dobrą jakością dźwięku

Klasa D - w niedługiej przyszłości najpopularniejsza klasa, super energooszczędna, bardzo wydajna, praktycznie nie nagrzewa się, co pozwala zamknąć ją szafce bez obaw o przegrzanie

Dobór wzmacniacza zintegrowanego stereo do kolumn stereo zależy przede wszystkim od brzmienia obu urządzeń. Porównanie parametrów elektrycznych nie pozwala na trafne zestawienie ze sobą urządzeń, chociaż w niektórych przypadkach pozwala stwierdzić, że jest małe prawdopodobieństwo, aby urządzenia dobrze ze sobą współpracowały np z powodu niedopasowania impedancyjnego lub niskiej mocy wzmacniacza i niskiej skuteczności kolumn.

Specyfikacja techniczna

USB: USB 1.1 Urządzenia spełniające warunki tej specyfikacji mogą pracować z szybkością (Full Speed) 12 Mbit/s (1,5 MB/s) i (Low Speed) 1,5 Mbit/s (0,1875 MB/s). Data ogłoszenia specyfikacji: 23.08.1998. USB 2.0 (Hi-Speed) Urządzenia zgodne z warunkami nowej specyfikacji mogą pracować z maksymalną szybkością 480 Mbit/s (60 MB/s). Rzeczywista szybkość przesyłu danych zależy od konstrukcji urządzenia. Urządzenia w standardzie USB 2.0 są w pełni kompatybilne ze starszymi urządzeniami. Data ogłoszenia specyfikacji: 27.04.2000. USB 3.0 (SuperSpeed) Urządzenia zgodne z warunkami nowej specyfikacji mogą pracować z szybkością 4,8 Gb/s (600 MB/s). Nowy standard oprócz standardowych przewodów (dla kompatybilności w dół z USB 2.0 i 1.1) do szybkich transferów wykorzystuje dwie dodatkowe, ekranowane pary przewodów w dupleksie. Pierwsza prezentacja tej technologii odbyła się na targach CES 2008. Data ogłoszenia specyfikacji: 17.11.2008. Źródło: serwis informacyjny RMS.PL	USB 2.0
Moc ciągła (RMS): Moc RMS - Root Mean Square - czyli ciągła, skuteczna, znamionowa. Oznacza realną moc, z jaką urządzenie może pracować przez długi okres czasu. Dlatego jest wskaźnikiem, który informuje o rzeczywistych możliwościach kolumny, wzmacniacza, amplitunera itd. W specyfikacjach i, szczególnie, reklamach, często podaje się moc szczytową - tzn. maksymalną moc, którą urządzenie może osiągnąć, ale tylko przez chwilę. Jest wielokrotnie wyższa od mocy ciągłej. To często stosowany chwyt marketingowy, na który należy uważać. Źródło: RMS.pl	70W + 70W (1kHz, T.H.D. 0,5%, 8Ω, 20kHz LPF), 140 W + 140 W (1kHz, T.H.D. 0,5%, 4Ω, 20kHz LPF)
Typ: Typ wzmacniacza określany jest przez rodzaj zastosowanych w nim elementów wzmacniających. Starszą konstrukcją, stosowaną powszechnie do lat 60. XX wieku są wzmacniacze lampowe, wykorzystujące wzmacniacze elektronowe. Charakteryzują się one typowym, ocieplonym brzmieniem, mającym wielu zwolenników, ale czasami też przeciwników. Wzmacniacze tranzystorowe to bardziej nowoczesna konstrukcja, wykorzystująca tranzystory bipolarne i polowe (MOSFET). Spotyka się również układy hybrydowe, w których najczęściej sekcja przedwzmacniacza oparta jest na układzie lampowym, zaś wzmacniacza na tranzystorach. Źródło: RMS.pl	Tranzystorowy
Klasa: Klasa do jakiej zaliczany jest wzmacniacz zależy od tego, przez jaką część okresu sinusoidalnego sygnału wykorzystywany we wzmacniaczu tranzystor lub lampa przewodzi prąd. Zasadniczo o przynależności do danej klasy decyduje tzw. punkt pracy. Jest to stan, w którym znajduje się tranzystor lum lampa, gdy na wejściu wzmacniacza nie jest podawany żaden sygnał. Wzmacniacz klasy A - element czynny (np. tranzystor) przewodzi prąd w czasie trwania całego okresu sygnału sinusoidalnego, czyli nawet wówczas, gdy nie pojawia się sygnał sterujący z danego urządzenia. Punkt pracy wzmacniacza znajduje się w liniowej części charakterystyki (tranzystora lub lampy), a amplituda sygnału nie przekracza wartości, która mogłaby spowodować przerwanie przewodzenia prądu. Wzmacniacze klasy A cenione są przez miłośników audio ze względu na generowanie czystego dźwięku z niskim poziomem zniekształceń Podstawowymi wadami tych wzmacniaczy jest niska sprawność, która wynosi zaledwie 10-20% oraz duża ilość produkowanego ciepła, co z kolei wymaga zastosowania odpowiednich radiatorów. Wzmacniacz klasy AB -  przewodzenie sygnału przez tranzystor jest dłuższe niż pół, lecz krótsze niż cały okres sygnału sinusoidalnego. Tranzystory są spolaryzowane tak, by w stanie spoczynku przepływał przez nie niewielki prąd. Ze względu na niewielkie zniekształcenia i stosunkowo wysoką sprawność, która waha się w zakresie 50-70% jest to najczęściej stosowana w sprzęcie audio klasa wzmacniaczy.   Wzmacniacz klasy D - bardzo popularna klasa stosowana w sprzęcie audio. Jej wyszczególnienie nie wynika jednak z okresu przewodzenia prądu, jak w przypadku poprzednich klas. Często możemy spotkać się z określeniem, iż wzmacniacz klasy D to wzmacniacz cyfrowy. W rzeczywistości są to jednak wzmacniacze impulsowe. Określenie "cyfrowy" w stosunku do tej klasy wzmacniaczy wzięło się z faktu, iż tranzystory stopnia wyjściowego wzmacniacza są tutaj przełączane, a nie sterowane liniowo, jak miało to miejsce w wyżej opisanych klasach wzmacniaczy. Kolejne nawiązanie do słowa cyfrowy to klasa D, która kojarzy się ze słowem "digital". Podstawową zaletą tej klasy wzmacniaczy jest wysoka sprawność, która w niektórych przypadkach może wynosić nawet powyżej 90%.  Istnieją również inne klasy wzmacniaczy, lecz z różnych względów nie znalazły zastosowania w technice audio lub stosowane są bardzo rzadko, stąd też pominięto je w powyższym zestawieniu. Źródło: RMS.pl	Cyfrowy
Wbudowany DAC: Obecność w urządzeniu przetwornika cyfrowo-analogowego, którego zadaniem jest konwersja sygnału cyfrowego (zerojedynkowego) na analogowy. Ma to na celu poprawę parametrów dźwiękowych w stosunku do oryginalnego źródła np. odtwarzacza CD/DVD/Blu-ray/sieciowego/strumieniowego. Źródło pozostaje tzw. transportem, który przejmuje na siebie rolę odkodowywania sygnału cyfrowego, który następnie zostaje przesłany do przetwornika DAC – ten zaś przetwarza je na sygnał analogowy i przesyła je do wzmacniacza. Źródło: RMS.pl	TAK
Przedwzm. gramofonowy: Sygnał płynący z gramofonu liniowego jest bardzo słaby i, aby móc współpracować z wejściami liniowymi we wzmacniaczach, potrzebuje dodatkowego wzmocnienia. Tę funkcję spełnia przedwzmacniacz gramofonowy, który podbija sygnał i przystosowuje go do dalszej pracy. Przedwzmacniacze gramofonowe są oddzielnymi urządzeniami, które stosuje się w obwodzie. Niektóre amplitunery stereo lub kina domowego jednak posiadają dedykowane wejścia gramofonowe, które przepuszczają sygnał przez przedwzmacniacz. Źródło: RMS.pl	TAK MM/MC
Pasmo przenoszenia: Zakres częstotliwości fal dźwiękowych, jakie jest w stanie wyemitować urządzenie. Mieści się ona najczęściej w granicach słyszalności człowieka, które przyjmuje się jako 16 - 20.000Hz. Należy jednak pamiętać, że różnią się one w zależności od osoby. Szczególnie słyszalne są różnice w dolnym paśmie przenoszenia głośników i kolumn. Część populacji nie słyszy już dźwięków powyżej 16.000Hz. Im niższe częstotliwości jest w stanie przenosić głośnik, tym pełniejszy dźwięk. Najniższe dźwięki odczuwane są przez słuchacza jako drgania powietrza, co dodatkowo poszerza doświadczenia brzmieniowe. Źródło: RMS.pl	PHONO (MM) 20Hz–20kHz (ODCHYLENIE RIAA ±1dB, 8Ω), PHONO (MC) 20Hz–20kHz (ODCHYLENIE RIAA ±1dB, 8Ω), LINE 5Hz–80kHz (-3dB, 8Ω), DIGITAL 5Hz–80kHz (-3dB, 8Ω)
Wi-Fi: Terminem Wi-Fi określa się zespół standardów stworzonych do budowy bezprzewodowych sieci komputerowych, w szczególności sieci lokalnych opartych na komunikacji radiowej (WLAN) w paśmie częstotliwości 2.4GHz UHF i 5 GHz SHF. Standard ten charakteryzuje się stosunkowo dużym zasięgiem (do 30m w pomieszczeniu w standardzie 802.11b). Jeden router wystarcza najczęściej na cały dom. Urządzenie audio wyposażone w Wi-Fi może odtwarzać muzykę przesyłaną z nadajników Wi-Fi, jakimi mogą być np. smartfony, tablety, czy komputery PC. Zaletą standardu jest fakt, że Wi-Fi jest w stanie przesyłać sygnał audio bez straty na jakości. Odtwarzany sygnał jest identyczny ze źródłowym. Niektóre urządzenia (np. VOCO, część amplitunerów kina domowego) są w stanie za pośrednictwem Wi-Fi łączyć się z serwisami internetowymi, jak YouTube.com, czy Spotify. Źródło: RMS.pl	NIE

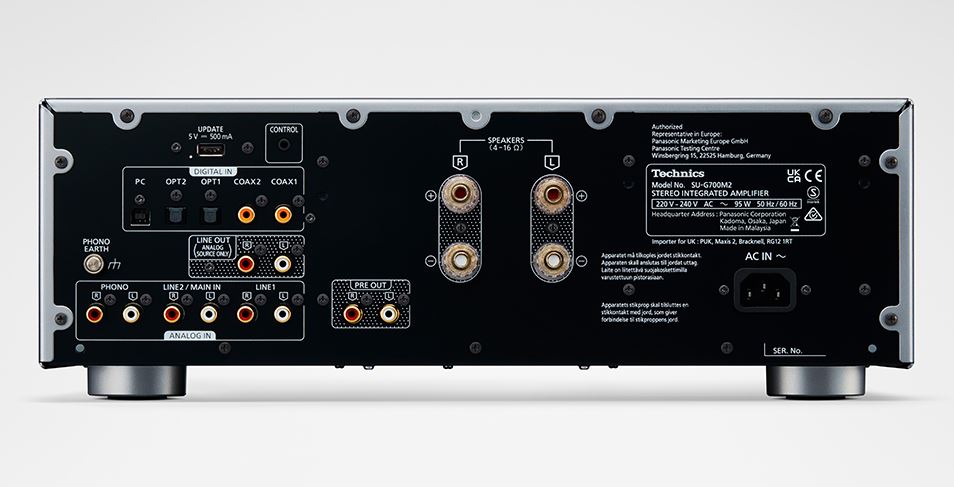

Wejście optyczne: Ilość wejść optycznych - interfejsów TOSLINK przesyłających cyfrowy sygnał audio (S/PDIF) przewodem światłowodowym. Źródło: serwis informacyjny RMS.pl	2
Wejścia koaksjalne: Ilość wejść koaksjalnych w urządzeniu. Przewody koaksjalne (współosiowe, koncentryczne) przesyłają elektrycznie sygnał cyfrowy audio (S/PDIF). Mają lepsze właściwości elektryczne, niż zwykłe kable audio, zakończone są złączem RCA. Charakteryzują się impedancją 75 ohm. Źródło: serwis informacyjny RMS.pl	2
Wejścia 2xRCA liniowe: Ilość liniowych wejść 2xRCA, zwanych popularnie cinch. Są to jedne z najpopularniejszych złącz stosowanych w urządzeniach audio/video. Przesyłają sygnał analogowy. Źródło: serwis informacyjny RMS.pl	2
Wyjście pre-out: Wyjście sygnałowe z przedwzmacniacza, omijające sekcję wzmacniającą. Służy do podłączenia dodatkowych końcówek mocy tak, aby sygnał był przetwarzany w urządzeniu wyjściowym (korzystał z efektów, procesorów dźwięku itp.), jedynie wzmocnienie przekazując do drugiego urządzenia. Źródło: serwis informacyjny RMS.pl	1
Wejścia gramofonowe 2xRCA:	1
Zasilanie:	Sieciowe
::	Impedancja obciążenia 4Ω–16Ω
Zużycie prądu: Pobór mocy przez urządzenie w ciągu godziny ciągłego działania. Duża część np. amplitunerów kina domowego posiada tryby ekologiczne, zmniejszające zużycie prądu. "Standby" oznacza tryb czuwania, w którym urządzenie jest podłączone do prądu, lecz nieuruchomione. Źródło: serwis informacyjny RMS.pl	95W
Wysokość:	148mm
Szerokość:	430mm
Głębokość:	428mm
Waga:	12.6kg
Gwarancja:	24 miesiące
Wyjście słuchawkowe:	6.3mm
Czułość wejściowa:	PHONO (MM) 2,5mV/ 47kΩ, PHONO (MC) 300uV/ 100Ω, LINE 200mV/ 22kΩ
